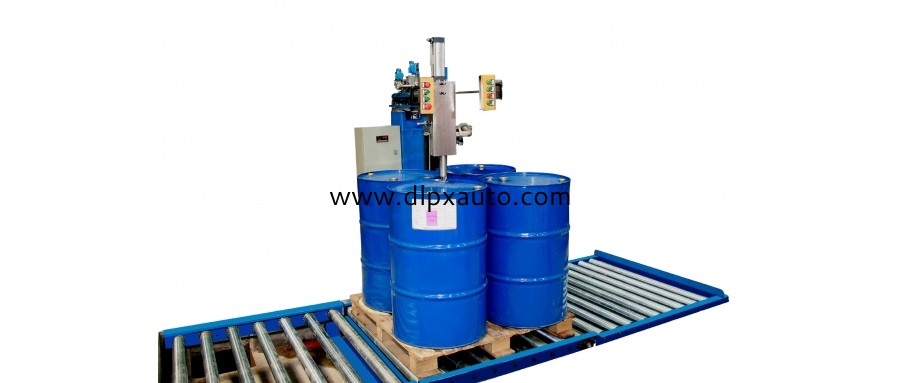

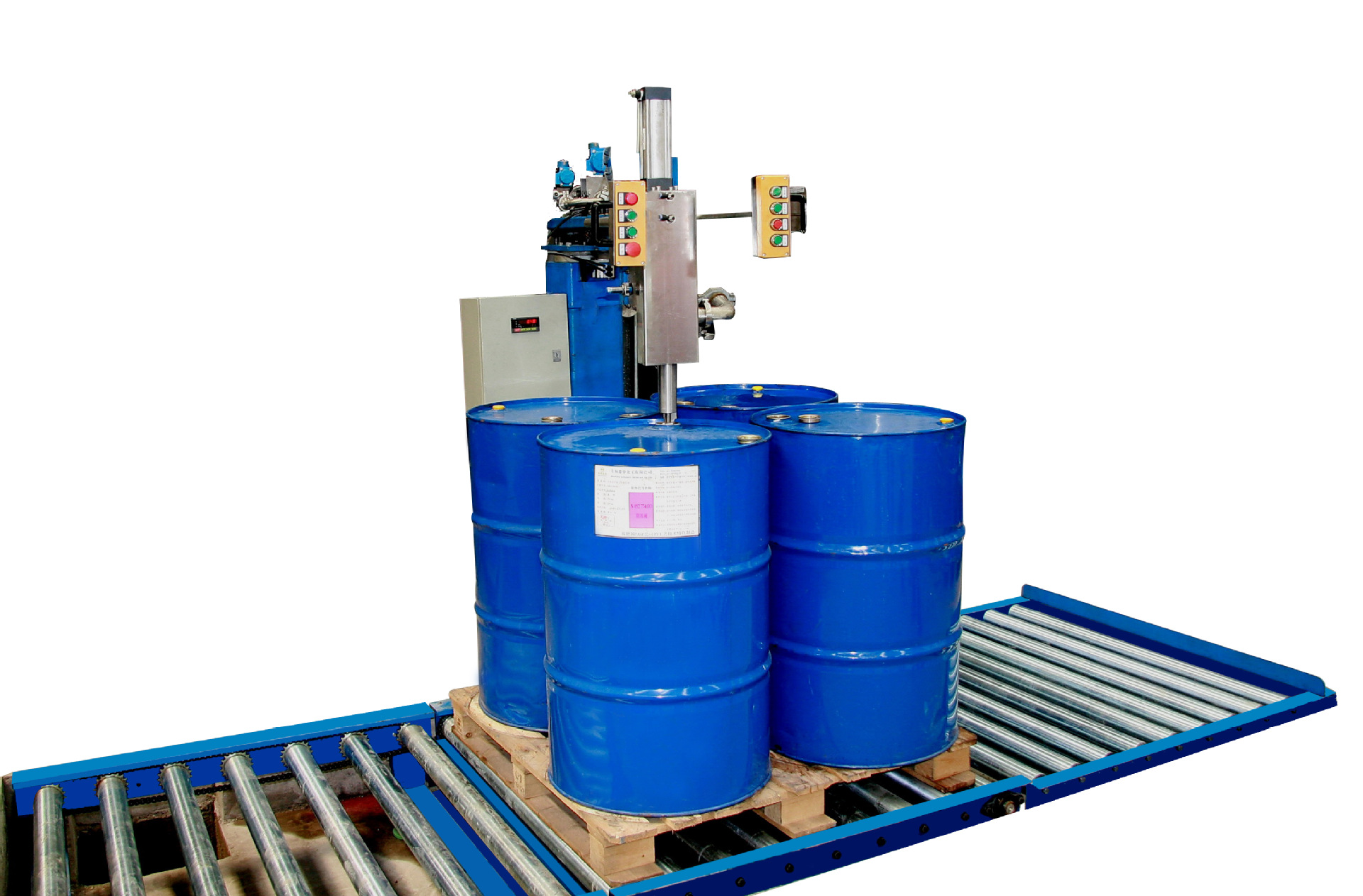

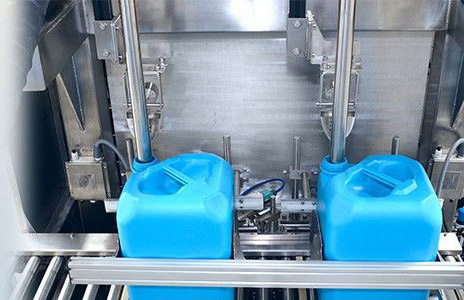

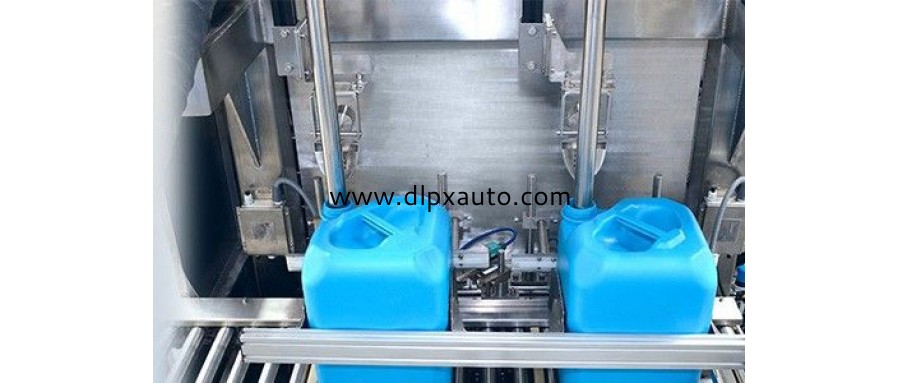

25升高純化學品液體灌裝機
適用于石油化工、醫藥、食品、軍工等企業工作環境的液體灌裝機，采用液面下灌裝方式，適用于多種液體物料。設計獨特的噴槍裝置易于操作，灌注快速、精確；并且灌裝機大限度地保證灌注完畢時殘液的滴漏。操作時，操作者僅需簡單地將桶口對準噴槍嘴正下方，按下手柄上的[啟動]按鈕， 噴槍就回自動插入桶內，并將空桶自動去皮。然后打開灌裝閥門，精確地雙速灌裝；灌裝結束，噴槍自動提升至桶外，滴漏盤自動接至噴槍底部，人工將桶推出磅臺推至輸送機后端即告完成。廣泛應用于食品加工、制藥行業的生產車間及倉庫管理；化工行業中油漆、精細化工原料的生產工序控制和成品、半成品計量；軍工制造業中物料的計量。
25桶人工放計量臺——自動灌裝——自動快加——自動慢加——自動停止—人工放蓋----自動旋蓋
二、客戶需求
物料名稱： 食品油脂
密度：1.08g/cm3
接觸物料材質：304
精度：0.1%以上
產量：裝置容器25L，120-150 桶/小時。
配件要求：
氣缸：亞德客
電磁閥：亞德客
電氣元件：施耐德、ABB、西門子
傳感器：韓國bonshin
三、系統特點
■ 采用《QB/T2501-2000重力式自動裝料衡器》標準制造；
■ 接觸物料部分采用304L以及鐵氟龍制造，防腐蝕；
■ 系統采用歐姆龍RELAY等高端電氣配件制造；
■ 灌裝槍前段附加氣動球閥不灌裝時自動關閉，防止物料泄漏；
■ 密封系統均采用聚四氟乙烯制造，耐溶劑，耐酸堿，壽命長；
■ 灌裝槍采用插入式灌注，避免造成物料飛淺于桶上，影響外包裝；
■ 系統采用兩段式大小料自動灌裝方式，以提高準確度；
■ 單桶灌裝值到達后，灌裝槍會自動提起等待下次啟動；
■ 當灌裝槍未插入桶口內時，灌裝槍自動提起，不執行灌裝；
■ 灌裝時只需人工將桶移到磅臺上，對準槍頭按啟動鍵即執行灌裝；
■ 若遇緊急狀況按下緊急停止鈕即可解除本次灌裝；
■ 自動充氮，避免物料接觸空氣
■ 采用一鍵式操作：啟動—自動去皮—雙速灌裝—完成
四、基本參數
■ 灌裝機大秤量：40kg；
■ 顯示分度值：10g；
■ 灌裝誤差: ±10g；
■ 灌裝速度：約120-150桶/小時(25升為準視進料流速)；
■ 使用電源：AC380/50Hz(用戶提供至機器一側)；
■ 使用氣源：0.6Mpa(用戶提供至機器一側)；
■ 使用溫度：-10℃-100℃；
■ 相對濕度：< 95% （無冷凝）；
■ 控制方式：2擋控制（附回流控制）；
五、供貨范圍及配置規范
單頭25升液體灌裝機設備清單 | ||||||
部件 | 序號 | 名稱 | 功能及材料型號 | 技術特性 | 數量 | 供應商 |
灌裝閥裝置 | 1 | 閥桿；閥管，接口法蘭 | SUS304 | 法蘭HG20595-97DN40 PN1.6Mpa | 1套 | 上海廣志 |
2 | 密封機構 | 4道PTFE密封環，不銹鋼壓緊機構 | 耐壓1.6MPa，溫度180°,耐壓可調 | 1套 | ||
3 | 閥口截止門 | 不銹鋼聚氟材料復合，圓錐形 | 耐壓0.5MPa，溫度180° | 1套 | ||
4 | 截止門氣缸 | 雙行程，后行程可調 | 60缸徑，L1=40,L2=15 | 1套 | ||
5 | 閥桿氣缸連接裝置 | SUS304 | 安全快捷方便 | 1套 | ||
灌裝支架 | 6 | 灌裝立柱 | 不銹鋼 | 承載-1t | 1套 | |
灌裝升降裝置 | 7 | 灌裝升降氣缸 | DGP-50-200-PPC-A-B | 50缸徑，行程300mm，無桿氣缸 | 1套 | HELI |
8 | 支撐架 | 不銹鋼 | 安裝無桿氣缸 | 1套 | 上海廣志 | |
稱重裝置 | 9 | 秤臺 | 400*400-40kg | 不銹鋼 | 1套 | 上海廣志 |
10 | 傳感器 | 托利多 | MT1260-30 | 1套 | ||
11 | 接線盒 | exp-JB-4 | 1套 | 上海廣志 | ||
稱重控制器 | 12 | 7寸觸摸屏 | 1套 | 上海廣志 | ||
控制裝置 | 13 | 電磁閥 | 4F310E-08-TP-AC200V/Z | 1套 | 亞德客 | |
14 | 按紐盒 | 1套 | ||||
15 | 控制柜 | dJXXT-IV | 1套 | 上海廣志 | ||
16 | 控制元?dú)饧?/p> | 1套 | 施耐德電器 | |||
移動軟管 | 18 | 1.5米，?40 | 1套 | 上海 | ||
自動旋蓋 | 19 | 亞德客氣缸 | 自動氣動功能 | 1套 | 上海 | |
氣源三聯件 | 19 | 三聯件組合件 | 減壓，霧化，過濾 | 1套 | 臺灣優尼克 | |
氣動元件 | 21 | 諾干 | 1套 | |||
離心泵 | 22 | 1套 | ||||
六、用戶需提供以下設備及連接
■ 進料及基礎等公共工程。
■ 0.4-0.8MPa氣源、AC380電源至電氣控制箱一側。
八、技術服務、培訓和質量保證
■ 制造廠對出廠銷售的灌裝秤質量實行質保一年。在質保期內因質量問題引起的系統不能正常工作，由本公司無償維修或更換，直至用戶正常使用為止。
■ 為保設備得到正常的操作和維護，在設備到現場調試合格后，本公司調試人員將對用戶現場操作、維護人員進行使用及維護的培訓。
■ 保證備品、備件及配件長期穩定的優惠供應。并提供稱重系統終身技術支持和技術服務。
■ 設備在使用過程中發生故障，本公司承諾服務響應時間：電話服務2小時內專業工程師應答，現場服務響應時間為48小時內到達現場。趕赴現場時間節假日除外。
